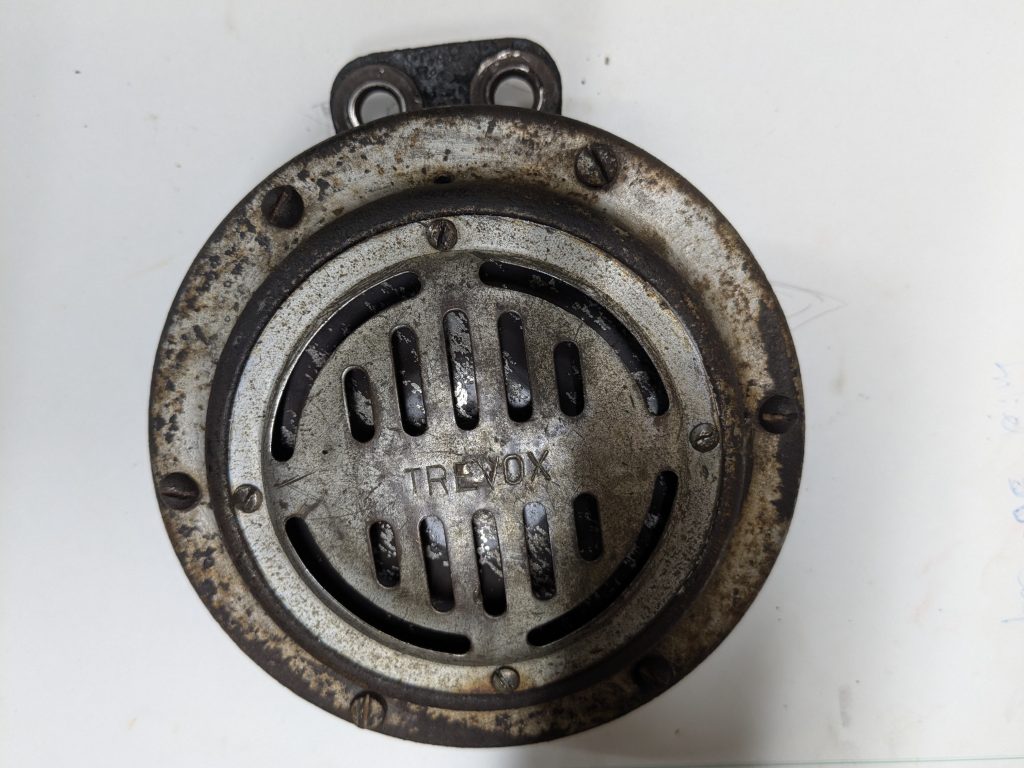

Face avant

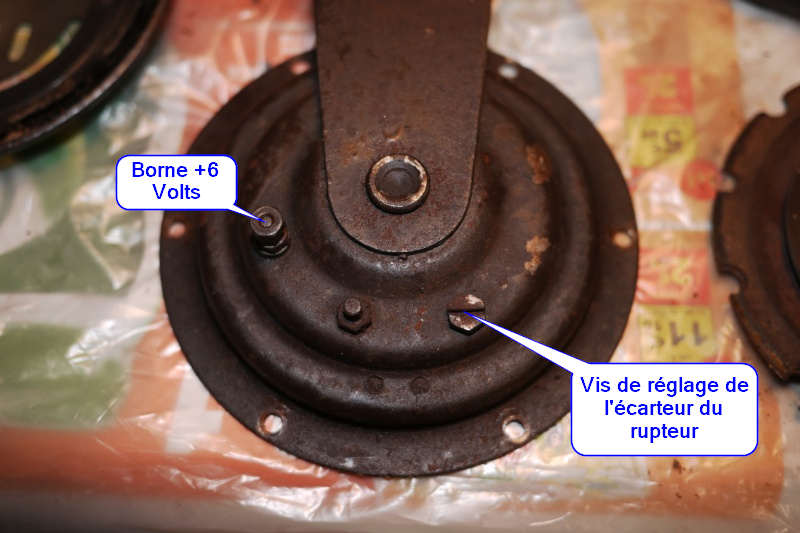

Face arrière. Une borne positive. Le retour négatif se fait par la masse.

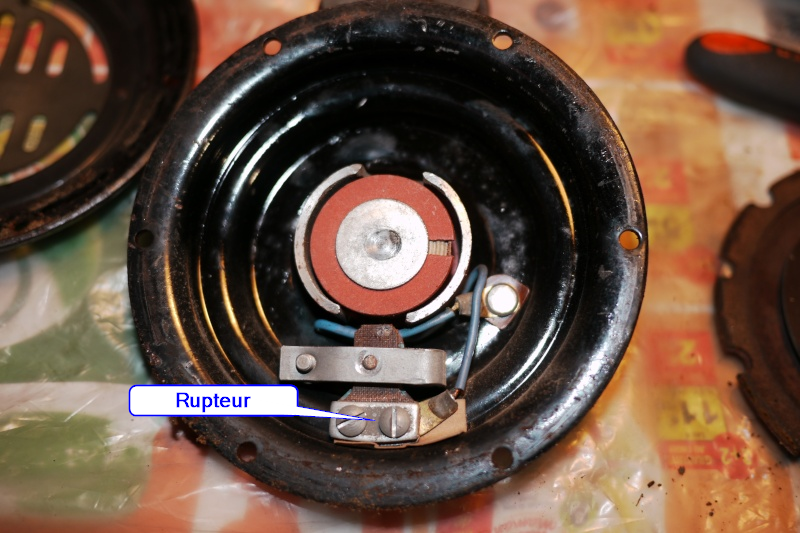

Le rupteur est la pièce en alu/cuivre avec les fils branchés dessus et les deux contacts comme des vis platinées (en bas de la photo ci-dessous).
c’est le seul moyen d’obtenir un son avec un courant continu:
le courant attire la membrane, le marteau appuie sur les rupteurs qui s’ouvrent, le courant s’arrête, la membrane reprend sa position, le marteau n’appuie plus sur les rupteurs et le courant revient…
Pour les tests, il faut un fil d’alimentation de grosse section (au moins aussi gros que les fils à l’intérieur de ton avertisseur), sinon on risque de se bruler.

Petite procédure pour tester un Trevox (en courant continu) :

Commencer par tester l’électro-aimant :

Brancher l’avertisseur et enlever la membrane.
Approcher un objet métallique de la bobine et appuyer sur le bouton.
Si l’électro-aimant/bobine attire le métal, on peut continuer les tests. (une clef plate de 12 tient toute seule sur l’aimant quand il est activé)
Si rien ne se passe, la bobine est morte.

Sur ma U46c, le bouton poussoir chauffait : certainement la bobine en court-circuit.

En courant continu, l’avertisseur fonctionne sur ce principe : quand on appuie sur le bouton, la bobine attire la membrane. Celle-ci est, sur le disque arrière, équipé d’un petit pointeau qui appuie à son tour sur le linguet des rupteurs, lorsque la membrane est attirée par l’aimant.
Et quand les rupteurs s’ouvrent le courant est arrêté, la membrane repart vers l’avant dans sa position de repos, le pointeau relâche les rupteurs qui se ferment.

Le courant reprend, l’aimant attire la membrane, bref le cycle reprend.

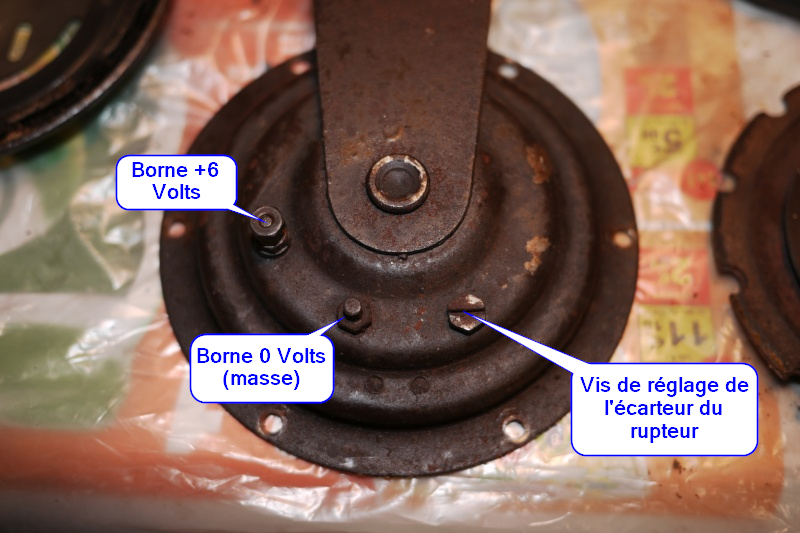

Un réglage est possible : la vis à l’arrière de l’avertisseur. Il faut la régler de manière à ce que, quand on pose la membrane / disque, le pointeau n’appuie pas sur la plaquette des rupteurs sinon, ils seraient ouverts en permanence et le courant ne passerait jamais pour le premier cycle.

Le test peut être fait en laissant l’avertisseur ouvert et en plaquant la membrane sur le corps avec les doigts.
