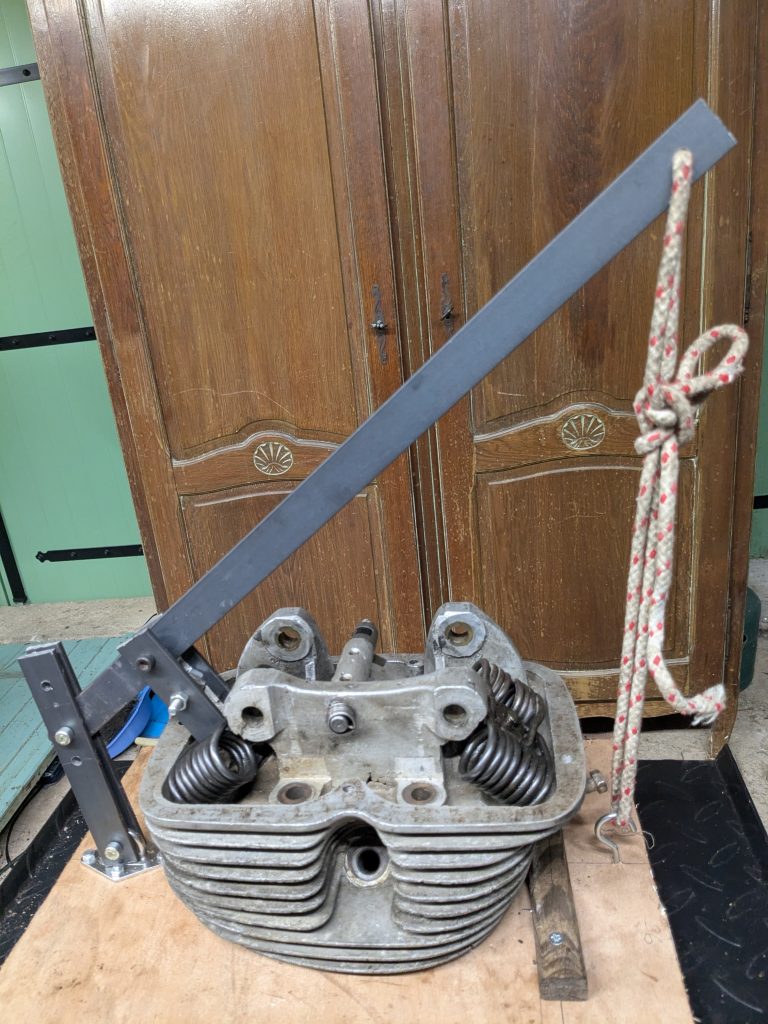

Voici un outil que je me suis fabriqué pour démonter et remonter plus facilement les ressorts « épingle » de mon 350 Superculasse.
Liste du matériel
- 1 barre de 1 mètre de fer plat en 25x4mm. (Ex: chez Castorama EAN 3232630800102)
- 4 Vis BTR en M6 partiellement filetées, + écrous
- 1 planche de contreplaqué épaisseur 18mm, en 38cm de long x 26cm de large

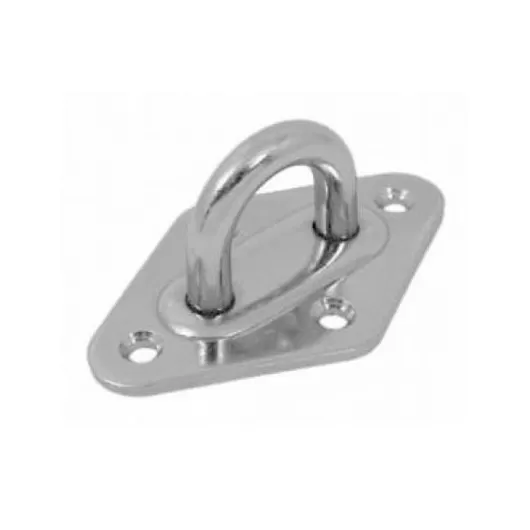

- 1 pontet de bateau 4 points avec anneau en diamètre 6mm : Ex: https://www.vis-express.fr/pontet-a-platine-inox/380584-2571796-pontet-a-platine-losange-40×65-inox-a2.html#/21-conditionnement-1_piece

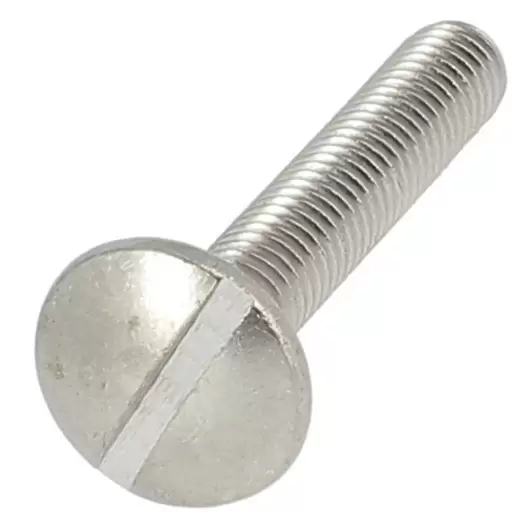

- 4 vis M5 avec rondelles et écrou pour fixer le pontet. Ex : https://www.bricovis.fr/produit-vis-a-tete-ronde-large-poelier-inox-a2-nfe-25129-trla2/?gad_source=1&gad_campaignid=23467564210&gclid=Cj0KCQiA5I_NBhDVARIsAOrqIsbvyNpmGL47_e9LJeP2r53AzHvmnVmBR3JP1GHmiF0cRaqjH9yFD8QaArieEALw_wcB#TRL05/030A2
- 1 bout de corde de 1m50

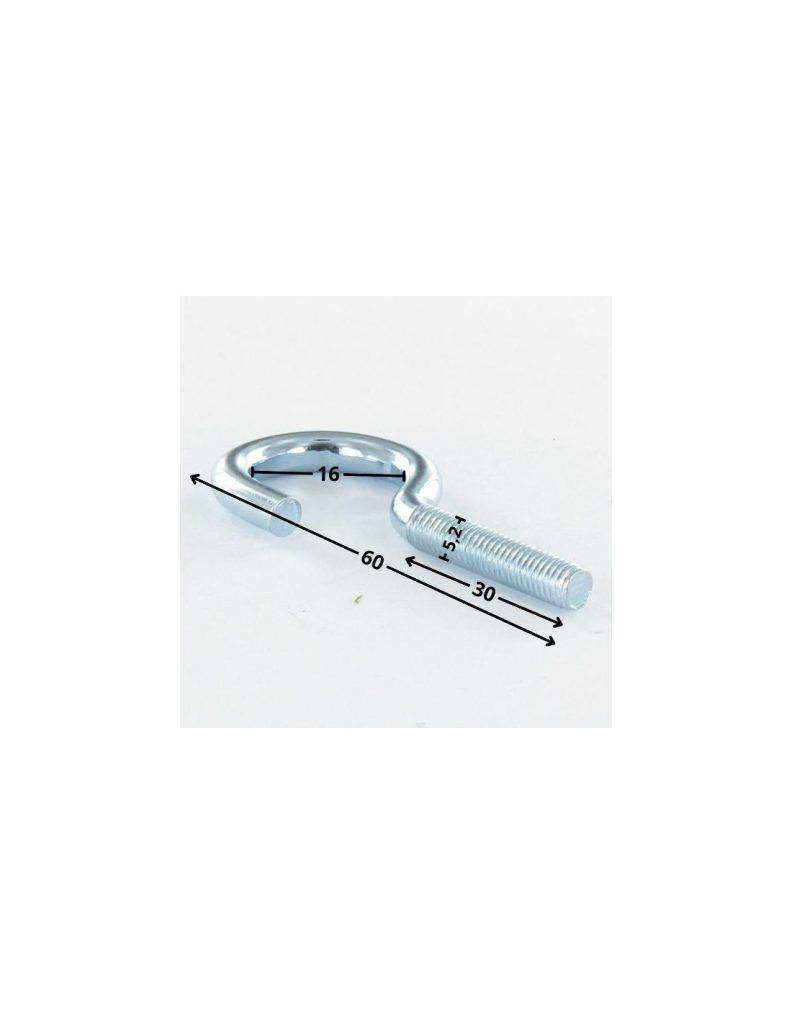

- 1 crochet à visser en M6, avec écrous et rondelles : Ex : https://www.vis-express.fr/crochets-metaux-acier-zingue-blanc/16969-2584902-crochet-metaux-acier-zingue-6×60.html
- 2 écrous en M8 et/ou des rondelles M6 pour servir d’entretoise entre les 2 barres courtes.
- 1 bout de tasseau en 20x20mm x 24 xm de long, et 2 vis à bois
Spécifications

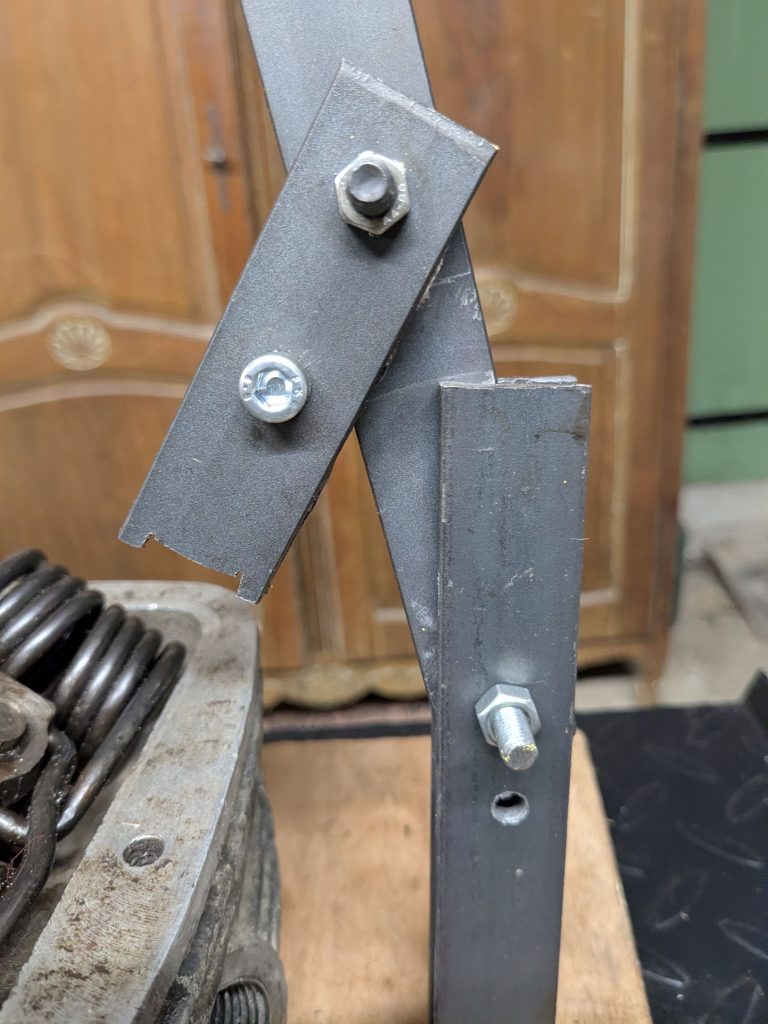

Plusieurs trous sur les 2 barres moyennes et la barre longue pour s’adapter à des formes de culasses variées.
Les dimensions
Attention dessins pas à l’échelle.

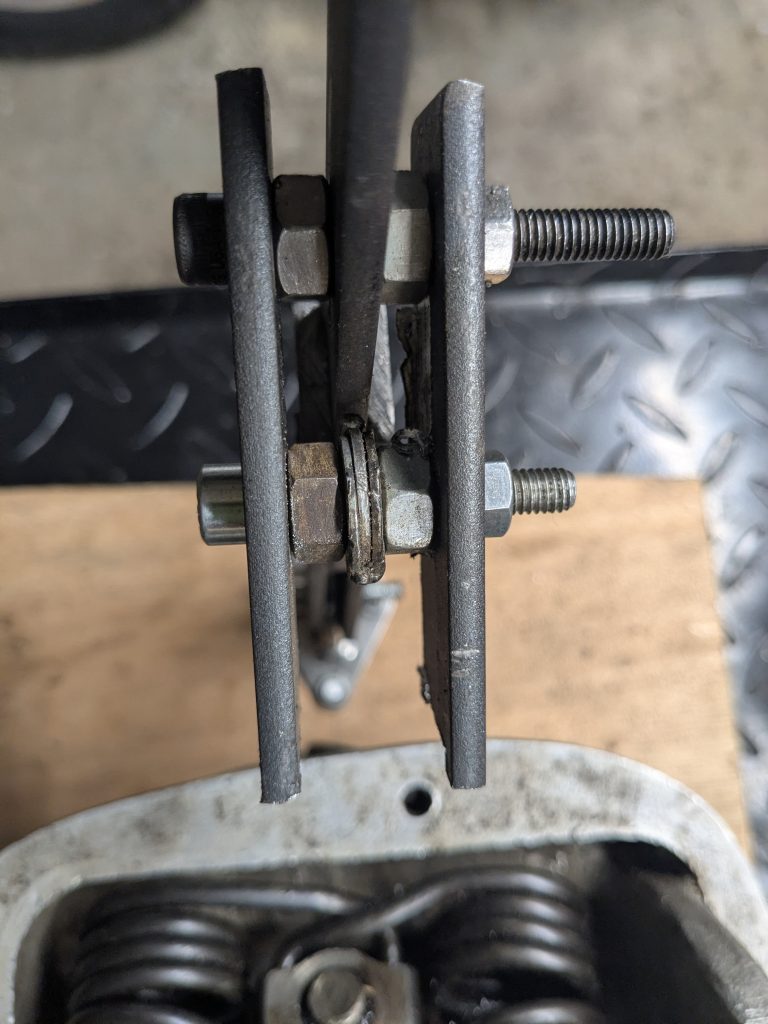

Ajuster l’écartement entre les 2 plaques courtes avec des entretoises (écrous, rondelles…) pour obtenir 18mm :

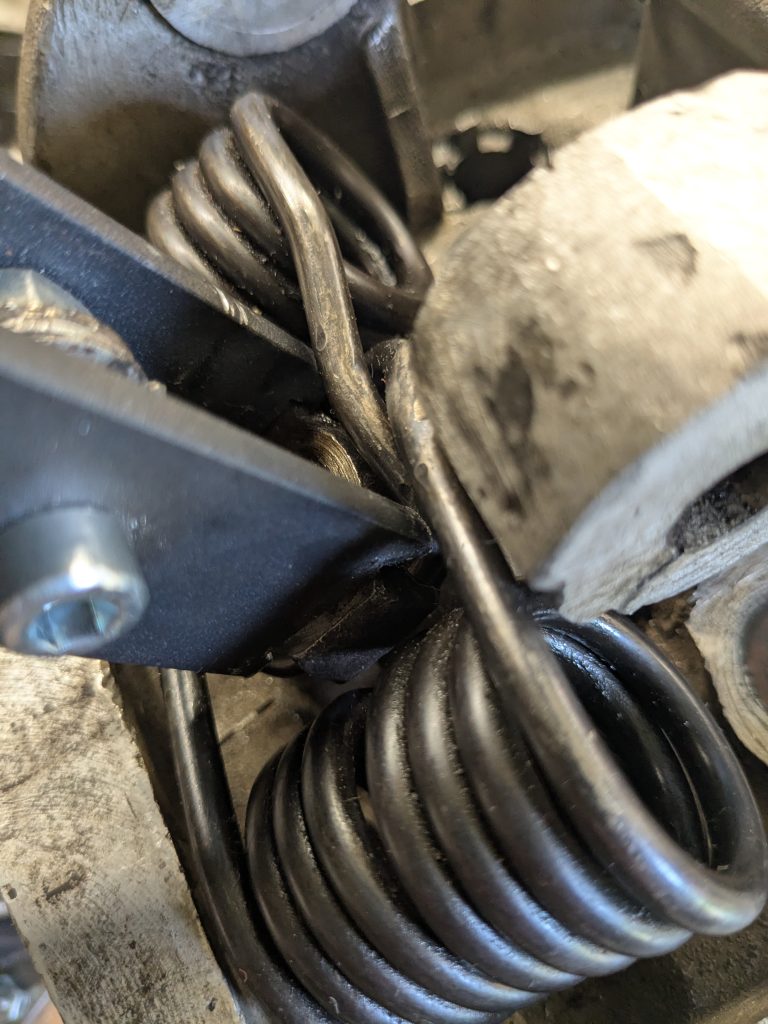

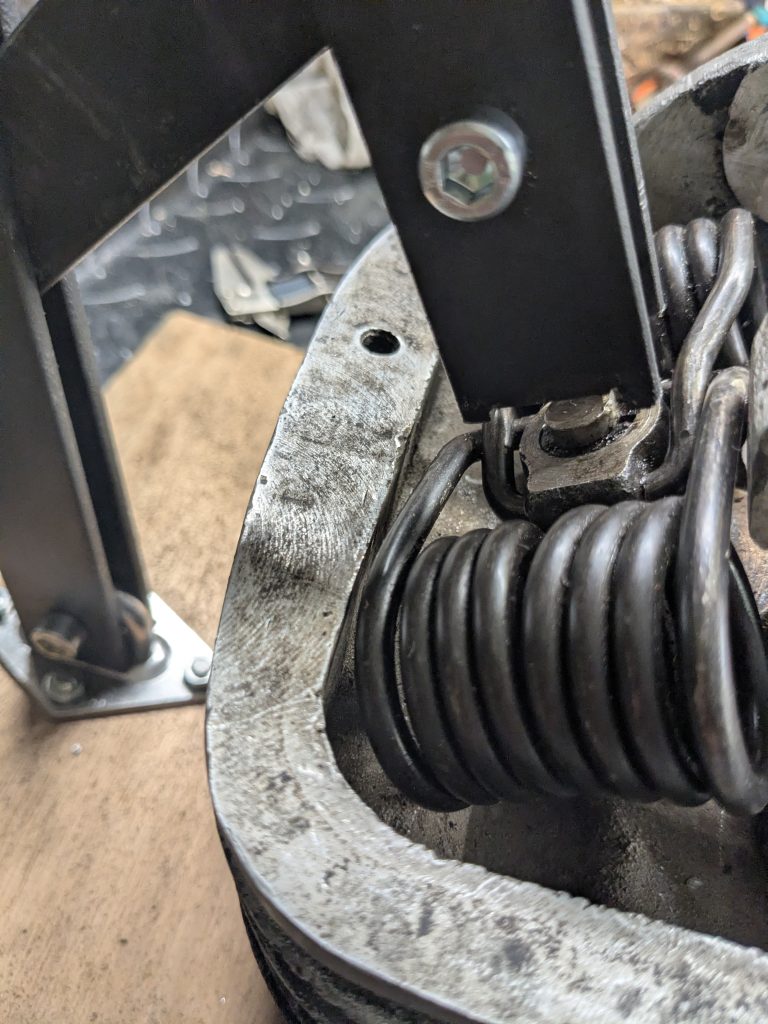

Ce qui permet de bien tenir la plaque qui relie les 2 ressorts :
