Diamètre extérieur du tube d’échappement : 45mm

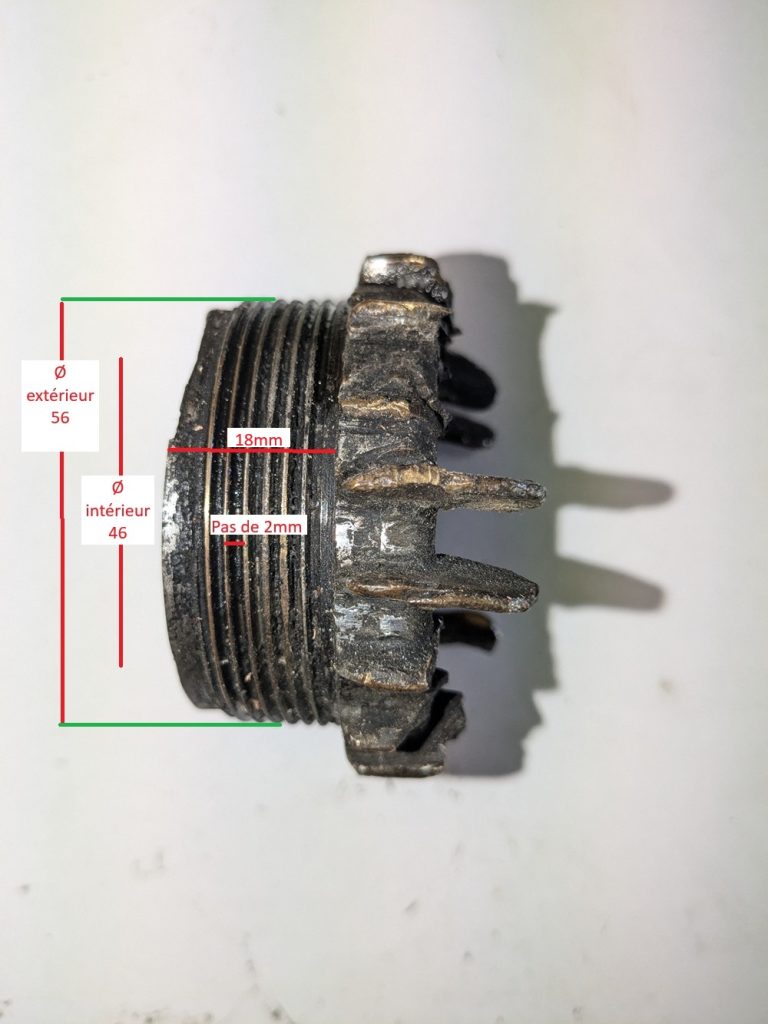

Ecrou d’échappement à ailettes
Il comporte 20 ailettes.
Cet écrou peut être trouvé ici :https://chambrier-pieces-motos.fr/fr/echappement/768-ecrou-d-echappement-motobecane-350-superculasse-non-filete.html mais non fileté. Il faut demander à un tourneur de réaliser le filetage.
Fabriquer une clé pour l’écrou d’échappement
Je voulais démonter l’écrou en douceur, car il a apparament déjà bien souffert. Mais je n’ai pas réussi à trouver sur le net une clé avec les bonnes dimensions.

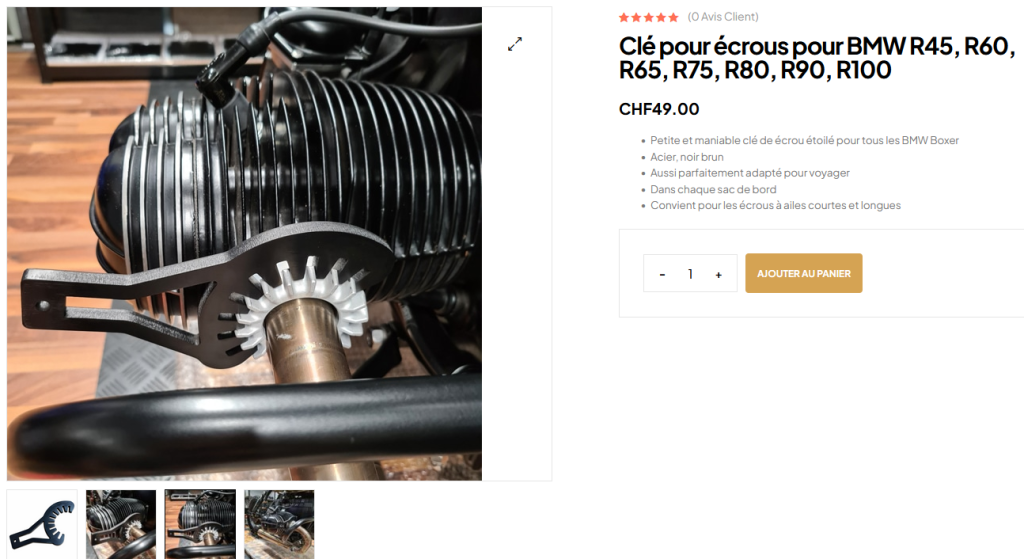

Alors je me suis inspiré des clés BMW…
…Et je me suis fait une clé, en contreplaqué de 15mm d’épaisseur:
Méthode :
- Sur la plaque de contreplaqué marquer les 20 rayons à l’aide de ce gabarit: ( ou bien faites votre propre gabarit sur https://www.blocklayer.com/circle-divider )
2. Puis tracer des traits sur les rayons (au stylo ça se voit mieux)
3. Puis tracer au centre un cercle de 62mm au compas, et l’évider.
4. Puis percer 13 emplacements à environ 5mm du cercle, avec un foret de 3mm. Puis ouvrir chaque encoche jusqu’aux trous (avec une lame de scie à métaux ça va assez bien).
Enfin couper la partie basse de la planque pour pouvoir enfiler la clé sur le pot d’échappement.
