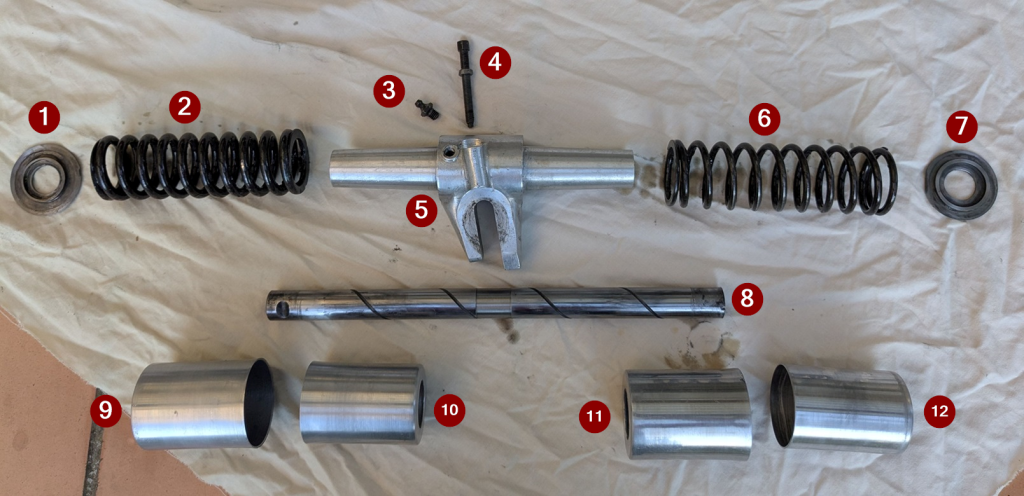

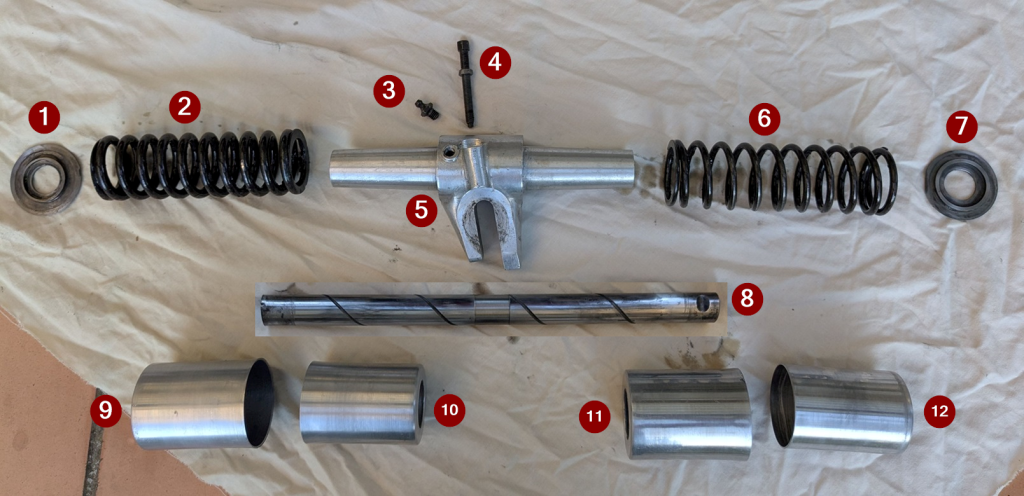

Sur certains modèles de Motobécane Bloc S on trouve une suspension arrière coulissante. Voici une suspension côté droit:
- Coupelle supérieure. Diamètre extérieur 56 mm.
- Ressort supérieur. Longueur 14,5 cm, diamètre externe 49 mm, diamètre du fil 7 mm
- Graisseur. Filetage à préciser.
- Vis de tendeur de chaîne. Filetage M7x1
- Support de roue arrière
- Ressort inférieur. Longueur 15 cm, diamètre externe 49 mm, diamètre du fil 5 mm.
- Coupelle inférieure. Diamètre extérieur 51,5 mm.
- Axe de la suspension. Diamètre 22 mm, longueur 32,6 cm.
- Cache ressort supérieur haut. Gros diamètre extérieur env. 58 mm, petit trou env. 22 mm.
- Cache ressort supérieur bas. Petit diamètre extérieur env. 54 mm, gros trou env. 33 mm.
- Cache ressort inférieur haut. Gros diamètre extérieur env. 58 mm, gros trou env. 33 mm.
- Cache ressort inférieur bas. Petit diamètre extérieur env. 54 mm, petit trou env. 22 mm.
Remarque : les 4 caches ressorts sont différents les uns des autres. On peut trouver des kits de caches neufs chez Chambrier : Référence C77 : https://chambrier-pieces-motos.fr/fr/cache-amortisseurs/827-cache-amortisseur-motobecane-r44c-r46c.html

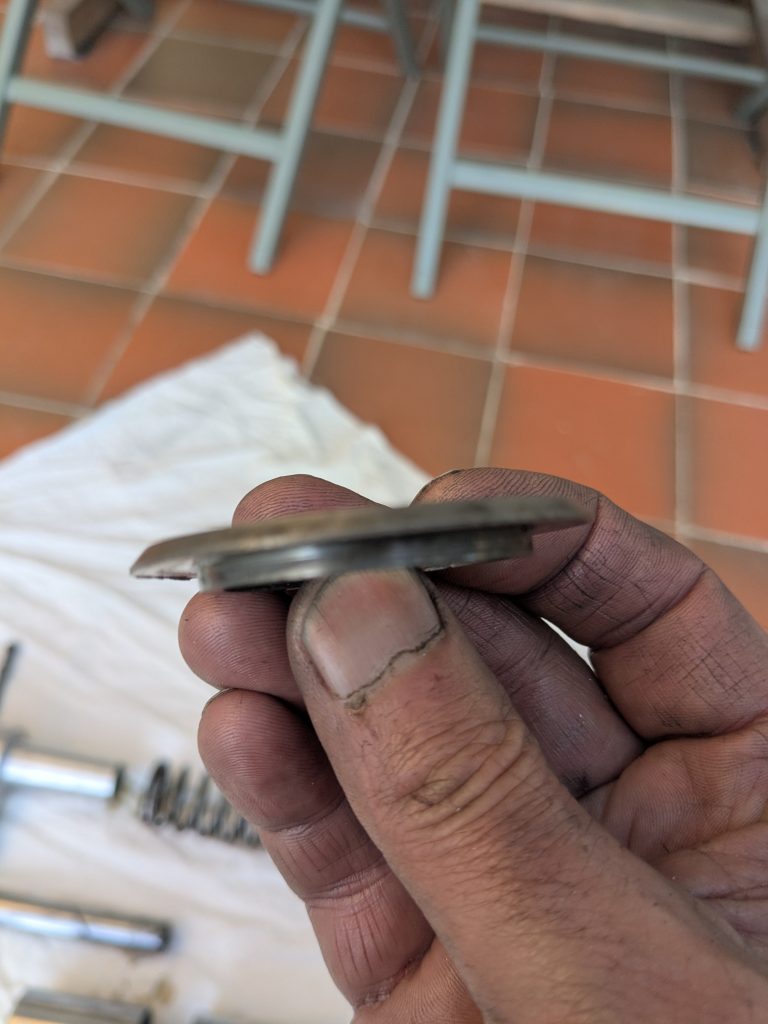

Les coupelles sont taillées en biseau, et font environ 5mm d’épaisseur avec l’épaulement.

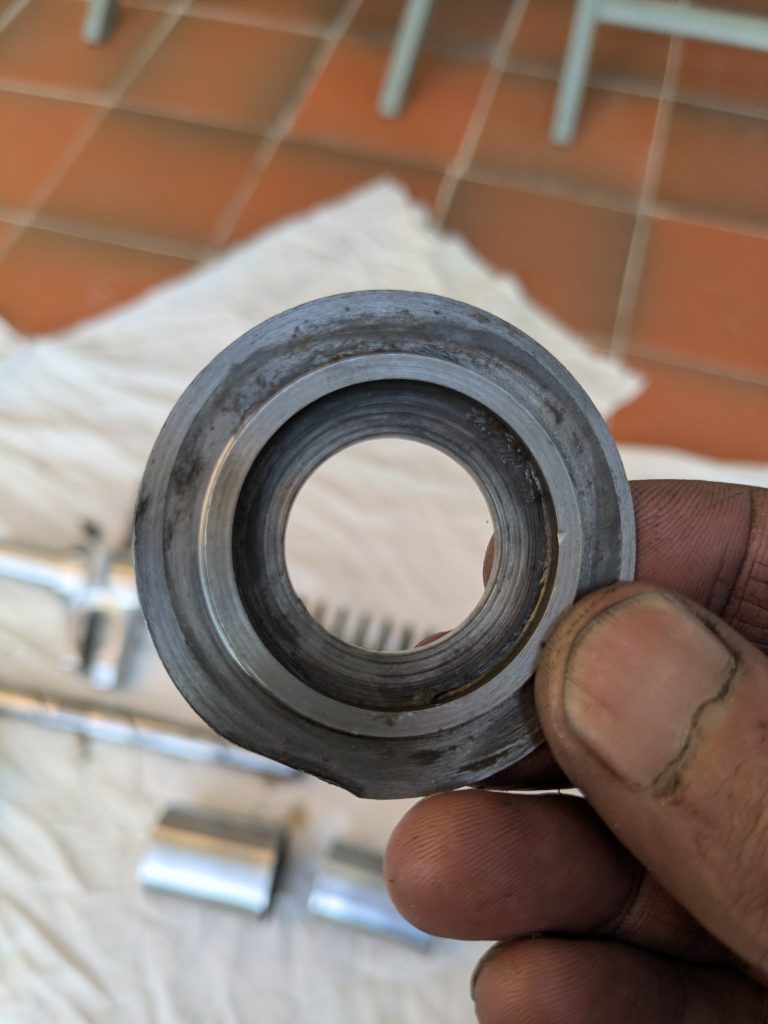

Et elles comportent un épaulement de centrage côté ressort. Remarque : la coupelle sur cette photo est usée d’un côté (en bas de l’image). Normalement elle est ronde.
